🏗️ 软件架构设计完全指南

软件架构是系统设计的核心，是经过系统性思考和权衡后的最佳决策，本指南全面介绍架构设计的原则、分类和演进过程。

📚 目录导航

🔍 点击展开完整目录

🎯 软件开发原则
🏗️ 软件架构设计
📊 架构分类
🔄 应用架构演进
⚖️ 衡量架构合理性
❌ 常见架构误区
🎨 常见前端架构
🐧 Linux 系统管理
🔧 运维工具链
📈 最佳实践

🎯 软件开发原则

📋 SOLID 原则

原则	描述	目的	实践建议
单一职责原则	一个类应该只有一个引起它变化的原因	🎯 减少类的复杂度，提高可维护性	职责分离，功能单一
开闭原则	对扩展开放，对修改关闭	🔧 通过扩展实现新功能，不修改现有代码	使用抽象和多态
里氏替换原则	子类对象能够替换基类对象	🔄 保持继承关系的正确性	子类不改变父类行为
接口隔离原则	接口应该小而精，只暴露必要方法	💡 避免接口污染，提高内聚性	接口细化，按需暴露
依赖倒置原则	高层模块不应依赖低层模块	🏗️ 降低耦合，提高灵活性	依赖抽象而非具体实现

🎨 其他重要原则

🔗 迪米特法则

定义: 一个类应当与其直接朋友通信，而不是通过朋友的朋友进行通信。

优势:

降低类之间的耦合度
提高系统的可维护性
减少信息传递链

javascript

// ❌ 违反迪米特法则
class Order {
  constructor(customer) {
    this.customer = customer;
  }

  getCustomerCity() {
    return this.customer.getAddress().getCity(); // 通过朋友的朋友获取信息
  }
}

// ✅ 遵循迪米特法则
class Order {
  constructor(customer) {
    this.customer = customer;
  }

  getCustomerCity() {
    return this.customer.getCity(); // 直接通过朋友获取信息
  }
}

class Customer {
  constructor(address) {
    this.address = address;
  }

  getCity() {
    return this.address.getCity(); // 封装内部细节
  }
}

🔄 合成复用原则

定义: 优先使用组合或聚合关系复用代码，而不是继承关系。

javascript

// ❌ 使用继承
class Bird {
  fly() {
    console.log('Flying...');
  }
}

class Duck extends Bird {
  swim() {
    console.log('Swimming...');
  }
}

// ✅ 使用组合
class FlyBehavior {
  fly() {
    console.log('Flying...');
  }
}

class SwimBehavior {
  swim() {
    console.log('Swimming...');
  }
}

class Duck {
  constructor() {
    this.flyBehavior = new FlyBehavior();
    this.swimBehavior = new SwimBehavior();
  }

  fly() {
    this.flyBehavior.fly();
  }

  swim() {
    this.swimBehavior.swim();
  }
}

🏗️ 软件架构设计

🎯 架构设计核心

软件架构指软件系统的顶层结构，是经过系统性思考、权衡利弊之后在现有资源约束下的最合理决策。

📊 架构师核心能力

能力维度	具体要求	实践方法
业务理解	深入理解业务需求和痛点	🔍 需求分析、用户调研、业务建模
全局把控	统筹考虑系统整体架构	🎯 系统设计、模块划分、依赖管理
技术选型	选择合适的技术栈和工具	🔧 技术评估、POC 验证、成本分析
问题解决	解决关键技术难题	💡 技术攻关、方案对比、风险评估
团队协作	指导团队落地实施	👥 技术培训、代码审查、最佳实践

🎪 架构设计适用场景

📋 何时需要架构设计

复杂需求: 业务逻辑复杂，涉及多个子系统
非功能需求: 性能、可用性、扩展性要求高
长期演进: 系统生命周期长，需要持续扩展
组件集成: 需要集成多个组件或第三方系统
流程再造: 业务流程重构或优化需求

📊 架构分类

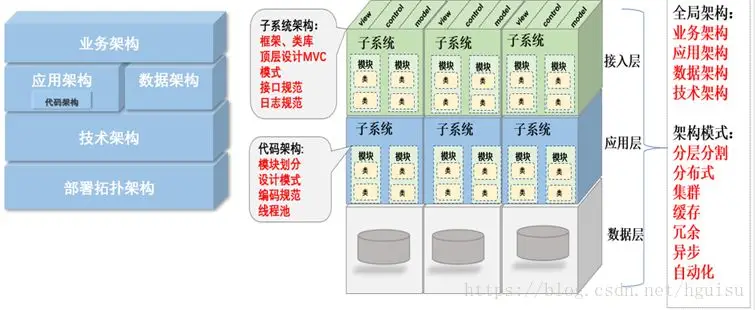

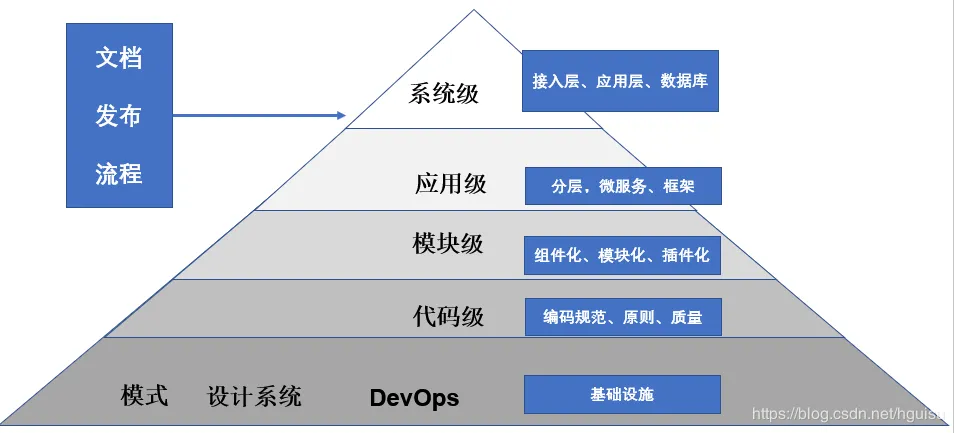

🏗️ 架构层次图

🎯 业务架构

定义: 业务架构是战略层面的架构，包括业务规划、业务模块、业务流程设计。

核心要素:

业务规划: 明确业务目标和发展方向
业务模块: 按业务功能进行模块化拆分
业务流程: 设计业务处理流程
领域模型: 将现实业务转化为抽象对象

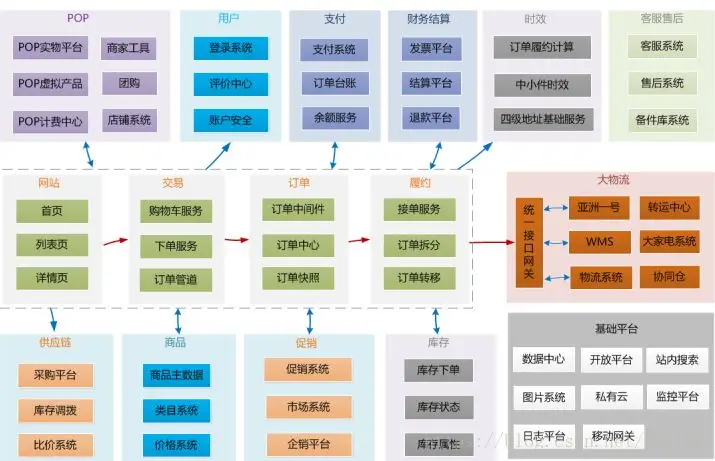

京东业务架构示例:

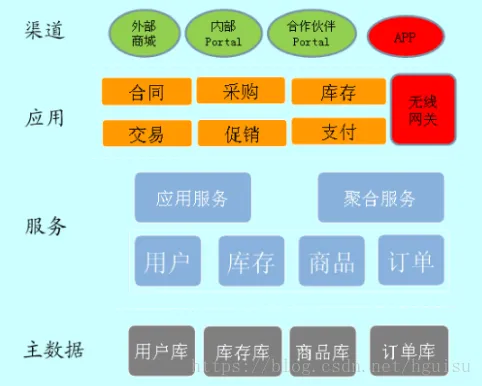

🔧 应用架构

定义: 应用架构是战术层面的架构，定义系统的应用边界和协作关系。

应用架构核心原则:

通过系统拆分平衡业务和技术复杂性
保证系统形散神不散
降低业务复杂度，控制技术复杂度

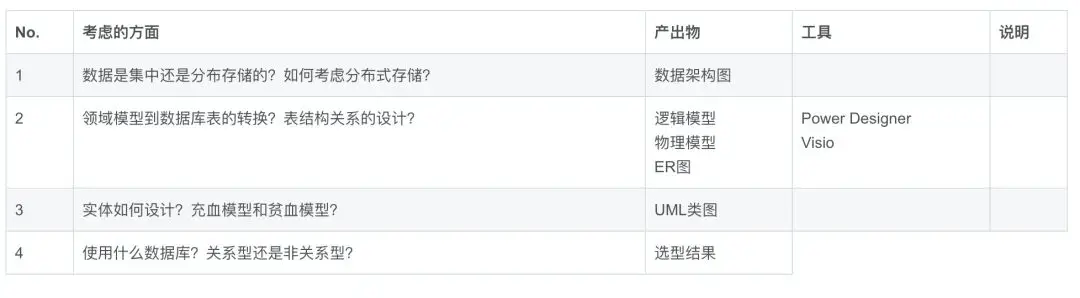

🗄️ 数据架构

定义: 数据架构指导数据的存储、流转和治理，包括数据模型设计和物理存储设计。

💻 代码架构

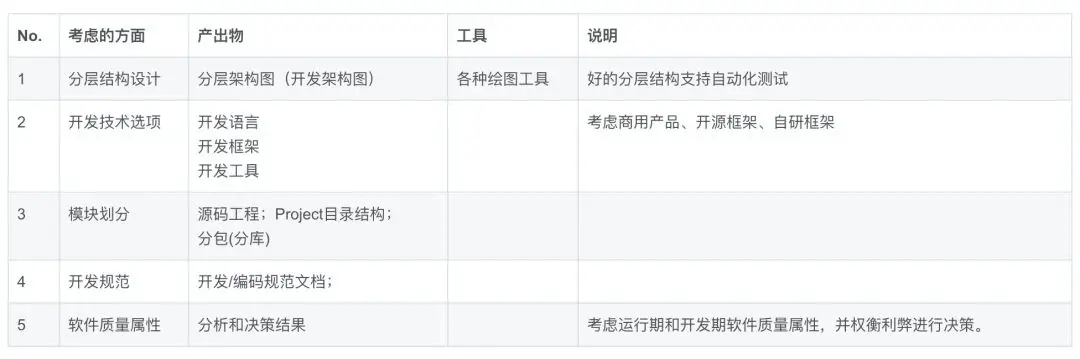

定义: 代码架构为开发人员提供切实可行的指导，包括代码组织和规范约束。

核心内容:

代码单元: 配置设计、框架选择、类库使用
代码组织: 编码规范、模块划分、文件结构
依赖管理: 依赖关系、版本控制、包管理

javascript

// 示例: MVC 架构模式
// Model - 数据模型
class UserModel {
  constructor() {
    this.users = [];
  }

  async getUsers() {
    // 数据访问逻辑
    return this.users;
  }

  async addUser(user) {
    // 数据操作逻辑
    this.users.push(user);
  }
}

// View - 视图层
class UserView {
  render(users) {
    // 渲染逻辑
    return `<div>${users.map(u => `<p>${u.name}</p>`).join('')}</div>`;
  }
}

// Controller - 控制器
class UserController {
  constructor(model, view) {
    this.model = model;
    this.view = view;
  }

  async handleGetUsers() {
    const users = await this.model.getUsers();
    return this.view.render(users);
  }
}

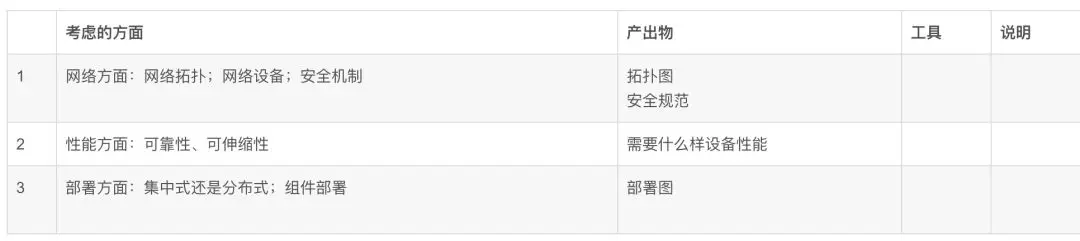

🔧 技术架构

定义: 技术架构确定运行组件的关系和部署策略，主要考虑非功能性需求。

关注点:

高可用性设计
高性能优化
可扩展性规划
安全性保障
可维护性提升

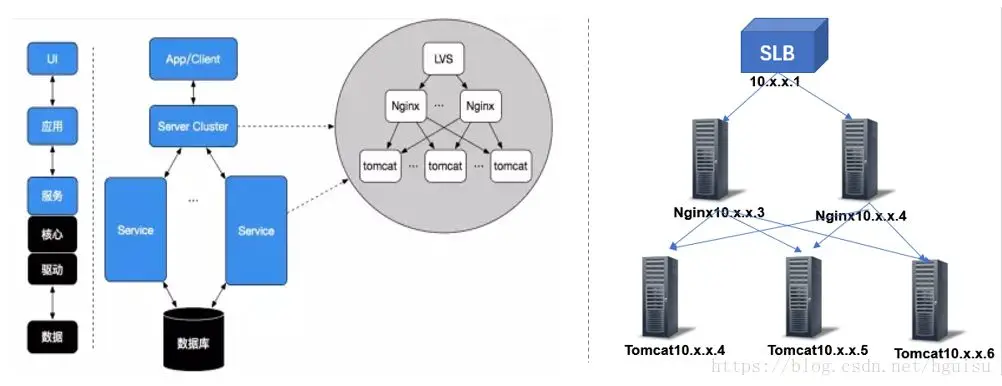

🚀 部署架构

定义: 部署架构定义应用的部署拓扑，包括节点关系、网络配置、运维策略。

🔄 应用架构演进

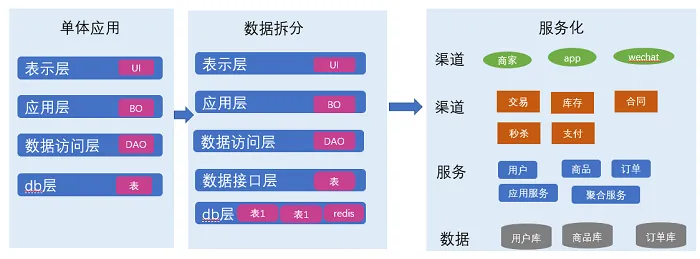

📈 架构演进路径

🏠 单体应用

特点:

所有功能在一个部署单元中
开发简单，部署容易
适合小型项目和团队

优势:

🚀 快速开发和部署
🔧 容易测试和调试
💰 运维成本低

劣势:

📈 扩展性受限
🔄 技术栈固定
👥 团队协作困难

javascript

// 单体应用示例
class MonolithicApp {
  constructor() {
    this.userService = new UserService();
    this.orderService = new OrderService();
    this.paymentService = new PaymentService();
  }

  // 用户管理
  async createUser(userData) {
    return await this.userService.create(userData);
  }

  // 订单管理
  async createOrder(orderData) {
    return await this.orderService.create(orderData);
  }

  // 支付处理
  async processPayment(paymentData) {
    return await this.paymentService.process(paymentData);
  }
}

🌐 分布式应用

特点:

按业务功能模块拆分
各模块独立部署
通过接口进行通信

优势:

🔗 降低耦合度
🎯 职责清晰
📈 扩展方便
🚀 部署灵活

挑战:

🌐 网络通信复杂
🔄 分布式事务
📊 运维复杂度增加

javascript

// 分布式应用示例
// 用户服务
class UserService {
  async getUser(id) {
    // 用户相关业务逻辑
    return await UserRepository.findById(id);
  }
}

// 订单服务
class OrderService {
  async createOrder(orderData) {
    // 调用用户服务验证用户
    const user = await this.userServiceClient.getUser(orderData.userId);

    // 创建订单
    const order = await OrderRepository.create(orderData);

    // 调用支付服务
    await this.paymentServiceClient.processPayment(order.id);

    return order;
  }
}

🔬 微服务架构

特点:

服务细粒度拆分
服务完全自治
多语言、多技术栈

优势:

🛠️ 易于开发和维护
⚡ 启动速度快
🔄 局部修改容易部署
🎯 技术栈不受限

挑战:

🔧 运维要求高
🌐 分布式系统复杂性
📈 接口调整成本高
🔄 可能的重复劳动

javascript

// 微服务架构示例
// 用户微服务
class UserMicroservice {
  constructor() {
    this.port = 3001;
    this.app = express();
    this.setupRoutes();
  }

  setupRoutes() {
    this.app.get('/users/:id', async (req, res) => {
      const user = await UserRepository.findById(req.params.id);
      res.json(user);
    });
  }
}

// 订单微服务
class OrderMicroservice {
  constructor() {
    this.port = 3002;
    this.app = express();
    this.userServiceUrl = 'http://user-service:3001';
    this.setupRoutes();
  }

  setupRoutes() {
    this.app.post('/orders', async (req, res) => {
      // 调用用户服务
      const userResponse = await fetch(
        `${this.userServiceUrl}/users/${req.body.userId}`
      );
      const user = await userResponse.json();

      // 创建订单
      const order = await OrderRepository.create(req.body);
      res.json(order);
    });
  }
}

⚖️ 衡量架构合理性

📊 评估维度

📈 关键指标

维度	指标	目标值	评估方法
可用性	系统可用时间	99.9%	监控统计
性能	响应时间	< 500ms	性能测试
扩展性	扩容时间	< 30min	扩容演练
可维护性	代码质量	A级	代码审查
安全性	漏洞数量	0个高危	安全扫描

🎯 最佳实践原则

💡 架构设计原则

没有最优架构，只有最合适架构
架构始终以高效、稳定、安全为目标
合理的架构能够预见业务发展1-2年
付出合理代价换取技术引领业务成长

❌ 常见架构误区

🚫 架构设计陷阱

⚠️ 详细误区分析

1. 架构专门由架构师负责

问题: 认为架构设计是架构师的专职工作，开发人员无需关注。

危害:

架构落地困难
代码质量难以保证
团队协作效率低

解决方案:

架构师与开发团队密切协作
建立架构评审机制
加强架构培训和指导

2. 架构设计一步到位

问题: 企图设计出完美的架构，不开工就不满意。

危害:

错失市场机会
需求变化适应性差
投入产出比不合理

解决方案:

采用迭代式架构设计
最小可行架构（MVA）
持续演进和优化

3. 过度设计未来需求

问题: 为虚无的未来需求买单，进行过度设计。

危害:

开发周期过长
系统复杂度过高
资源浪费

解决方案:

聚焦当前核心需求
预留扩展接口
渐进式演进

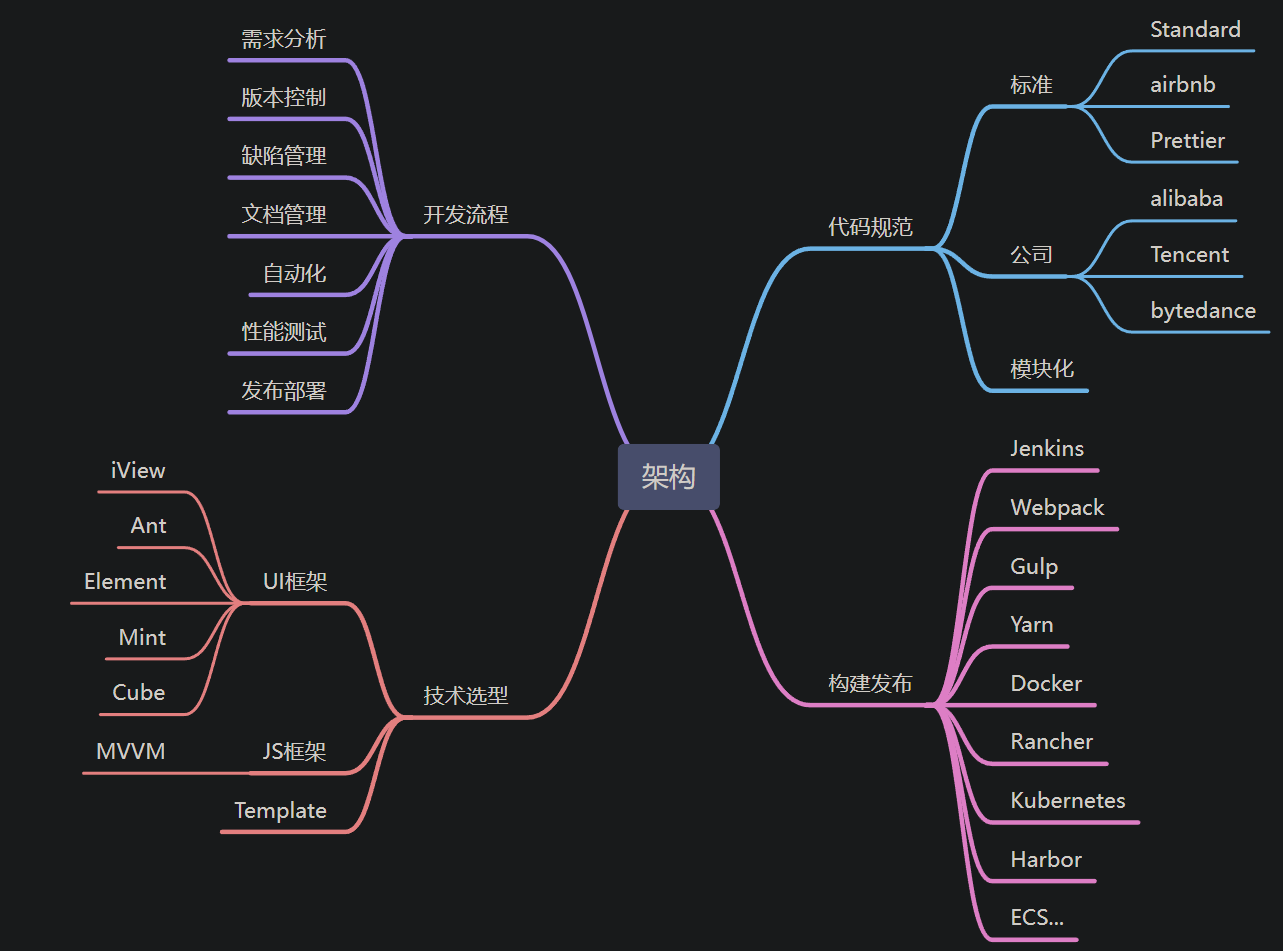

🎨 常见前端架构

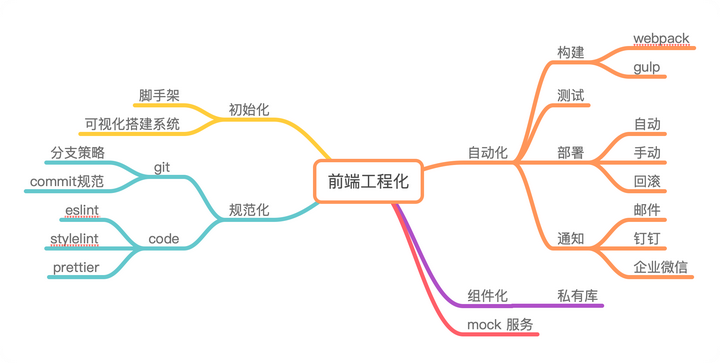

🛠️ 前端技术栈

🔧 核心工具链

类别	工具	用途	推荐指数
开发框架	React/Vue/Angular	前端框架	⭐⭐⭐⭐⭐
构建工具	Webpack/Vite/Rollup	项目构建	⭐⭐⭐⭐⭐
测试工具	Jest/Cypress/Playwright	自动化测试	⭐⭐⭐⭐
CI/CD	GitHub Actions/Jenkins	持续集成	⭐⭐⭐⭐⭐
项目管理	Jira/Trello/Notion	项目协作	⭐⭐⭐⭐

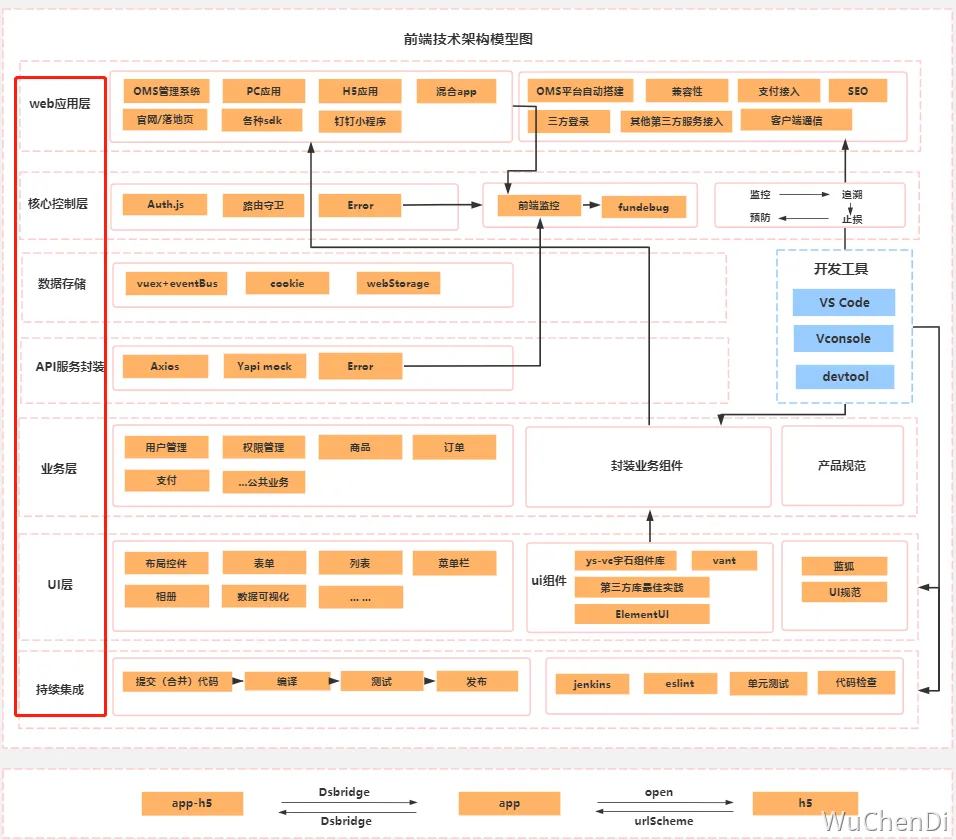

📊 前端架构模式

javascript

// 微前端架构示例
class MicroFrontendRegistry {
  constructor() {
    this.applications = new Map();
  }

  register(name, config) {
    this.applications.set(name, {
      name,
      activeWhen: config.activeWhen,
      app: config.app,
      customProps: config.customProps
    });
  }

  async loadApp(name) {
    const config = this.applications.get(name);
    if (!config) {
      throw new Error(`Application ${name} not found`);
    }

    const app = await config.app();
    return app;
  }
}

// 注册微前端应用
const registry = new MicroFrontendRegistry();
registry.register('user-management', {
  activeWhen: '/user',
  app: () => import('./user-management/index.js'),
  customProps: { theme: 'dark' }
});

🐧 Linux 系统管理

📁 目录结构

🔧 常用命令

文件操作

基础操作文件查看权限管理

bash

# 创建目录
mkdir project
mkdir -p project/src/components

# 创建文件
touch README.md
echo "Hello World" > hello.txt

# 复制文件
cp source.txt destination.txt
cp -r source_dir/ destination_dir/

# 移动/重命名
mv old_name.txt new_name.txt
mv file.txt /path/to/destination/

# 删除文件
rm file.txt
rm -rf directory/

bash

# 查看文件内容
cat file.txt
less file.txt
head -n 10 file.txt
tail -n 10 file.txt

# 实时查看日志
tail -f /var/log/app.log

# 查找文件
find /path -name "*.js"
find . -type f -size +100M

# 查看目录
ls -la
tree project/

bash

# 查看权限
ls -l file.txt

# 修改权限
chmod 755 script.sh
chmod u+x script.sh

# 修改所有者
chown user:group file.txt
chown -R user:group directory/

系统管理

进程管理系统监控网络管理

bash

# 查看进程
ps aux
ps -ef | grep nginx

# 杀死进程
kill 1234
kill -9 1234
killall nginx

# 后台运行
nohup command &
screen -S session_name

bash

# 系统信息
top
htop
vmstat 1
iostat 1

# 磁盘使用
df -h
du -sh /path/to/directory

# 内存使用
free -h
cat /proc/meminfo

bash

# 网络连接
netstat -tuln
ss -tuln
lsof -i :8080

# 网络测试
ping google.com
curl -I http://example.com
wget http://example.com/file.zip

防火墙配置

bash

# 查看防火墙状态
systemctl status firewalld

# 开启/关闭防火墙
systemctl start firewalld
systemctl stop firewalld

# 开放端口
firewall-cmd --permanent --add-port=8080/tcp
firewall-cmd --reload

# 查看开放端口
firewall-cmd --list-ports

📝 Vim 编辑器

基础操作移动和编辑保存退出

bash

# 编辑文件
vi filename.txt
vim filename.txt

# 模式切换
i         # 进入插入模式
ESC       # 返回命令模式
:         # 进入底行模式

bash

# 光标移动
h j k l   # 左下上右
0 $       # 行首行尾
gg G      # 文件开头结尾

# 复制粘贴
yy        # 复制行
p         # 粘贴
dd        # 删除行

bash

:w        # 保存
:q        # 退出
:wq       # 保存并退出
:q!       # 强制退出

🔧 运维工具链

🛠️ DevOps 工具生态

📊 工具分类对比

类别	工具	特点	适用场景
构建工具	Webpack/Vite/Rollup	模块打包，资源优化	前端项目构建
测试工具	Jest/Cypress/Playwright	自动化测试，质量保证	测试驱动开发
CI/CD	Jenkins/GitHub Actions	持续集成，自动部署	敏捷开发流程
项目管理	Jira/Trello/Notion	需求管理，任务跟踪	团队协作
文档工具	语雀/Notion/GitBook	知识管理，文档协作	技术文档

📈 最佳实践

🎯 架构设计原则

💡 设计原则

简单性优先: 简单的架构更容易理解和维护
渐进式演进: 不要一次性设计完美架构
业务驱动: 架构设计必须服务于业务需求
技术适配: 选择团队熟悉的技术栈
成本可控: 平衡功能需求和开发成本

🔧 实施建议

📊 成功指标

指标	目标	测量方法
开发效率	提升30%	功能交付时间
系统稳定性	99.9%可用性	监控数据统计
代码质量	缺陷密度<1%	代码审查结果
团队满意度	>4.5分	定期调研问卷

🎯 总结

软件架构设计是一个系统工程，需要综合考虑业务需求、技术选型、团队能力等多个因素。成功的架构不是一蹴而就的，而是在实践中不断演进和优化的结果。记住：没有最好的架构，只有最合适的架构。
